Создание BIM-объектов — разработка 3D-элементов САПР (семейств)

BIM-объект — это цифровой аналог реального элемента здания или инженерной системы. Он содержит:

3D-геометрию;
Параметры и свойства (атрибуты);
Поведение в модели (например, соединения, зависимости, вариативность);

Создание семейств элементов 3D модели, базы элементов (каталогов) оборудования, арматуры и других элементов для программных комплексов BIM-моделирования со всеми необходимыми заполненными атрибутами (Autodesk Revit и другом ПО):

Разработка параметрических компонентов по Техническому заданию;
Работа с имеющимися библиотеками/базами данных 3D-элементов (доработка, обновление и расширение);

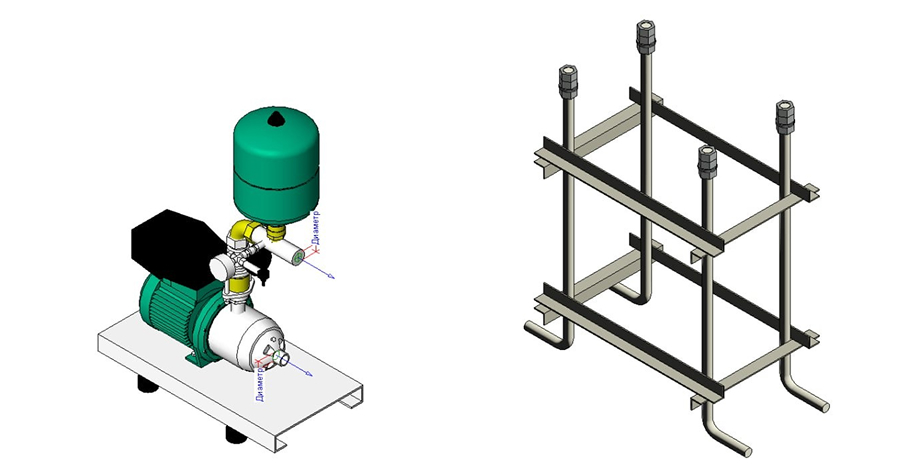

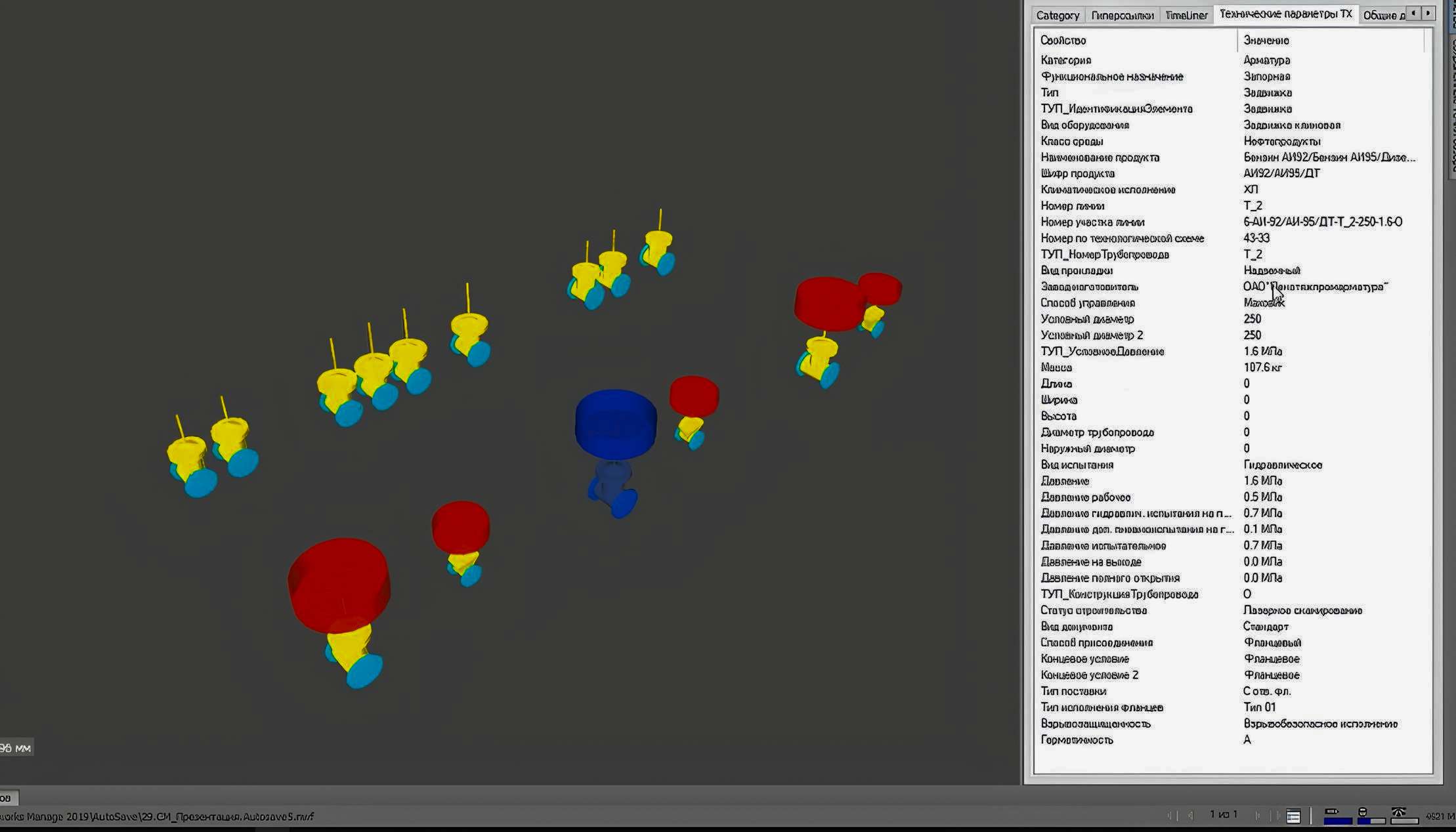

Пример технологической арматуры:

Что включает в себя создание BIM-объекта?

Создание геометрии

Уровень детализации (LOD) — от упрощённой формы до высокоточной 3D-модели;
Возможность адаптации под разные размеры, высоты, варианты (параметризация);

Назначение параметров

Размеры (длина, высота, ширина);
Марка, артикул, производитель;
Вес, мощность, пропускная способность;
Класс огнестойкости, теплопроводность, материал;
Стоимость, срок службы;

Интеграция с другими элементами

Присоединение к системам;
Поведение при пересечении с другими элементами (например, отверстие в стене под трубу);
Настройки отображения на планах, разрезах, 3D.

Экспорт/импорт

IFC-экспорт для открытых платформ;
COBie – для передачи эксплуатационных данных;

Где используются BIM-объекты:

В составе проектных моделей (архитектура, инженерия, конструктив);
В шаблонах компаний (библиотеки элементов);
В каталогах производителей;
Для автоматического создания спецификаций, смет, графиков поставок;

Создание BIM-моделей оборудования, мебели, декора и конструкций позволяет производителям применять их в проектах. Благодаря возможности удобного применения и создания спецификаций, снижается вероятность инженерных ошибок, модель позволяет ускорить и облегчить монтаж. В такой модели можно ввести любой параметр для классификации объектов. Все участники цепочки поставок строительных материалов и оборудования нуждаются в подобной информации о продукте на всех этапах строительства

📌 Итог

Создание BIM-объектов — это не просто рисование 3D-модели, а грамотная разработка «информационного кубика», который:

Влияет на качество модели;
Используется для расчётов и анализа;
Участвует в логистике, закупках, эксплуатации;
